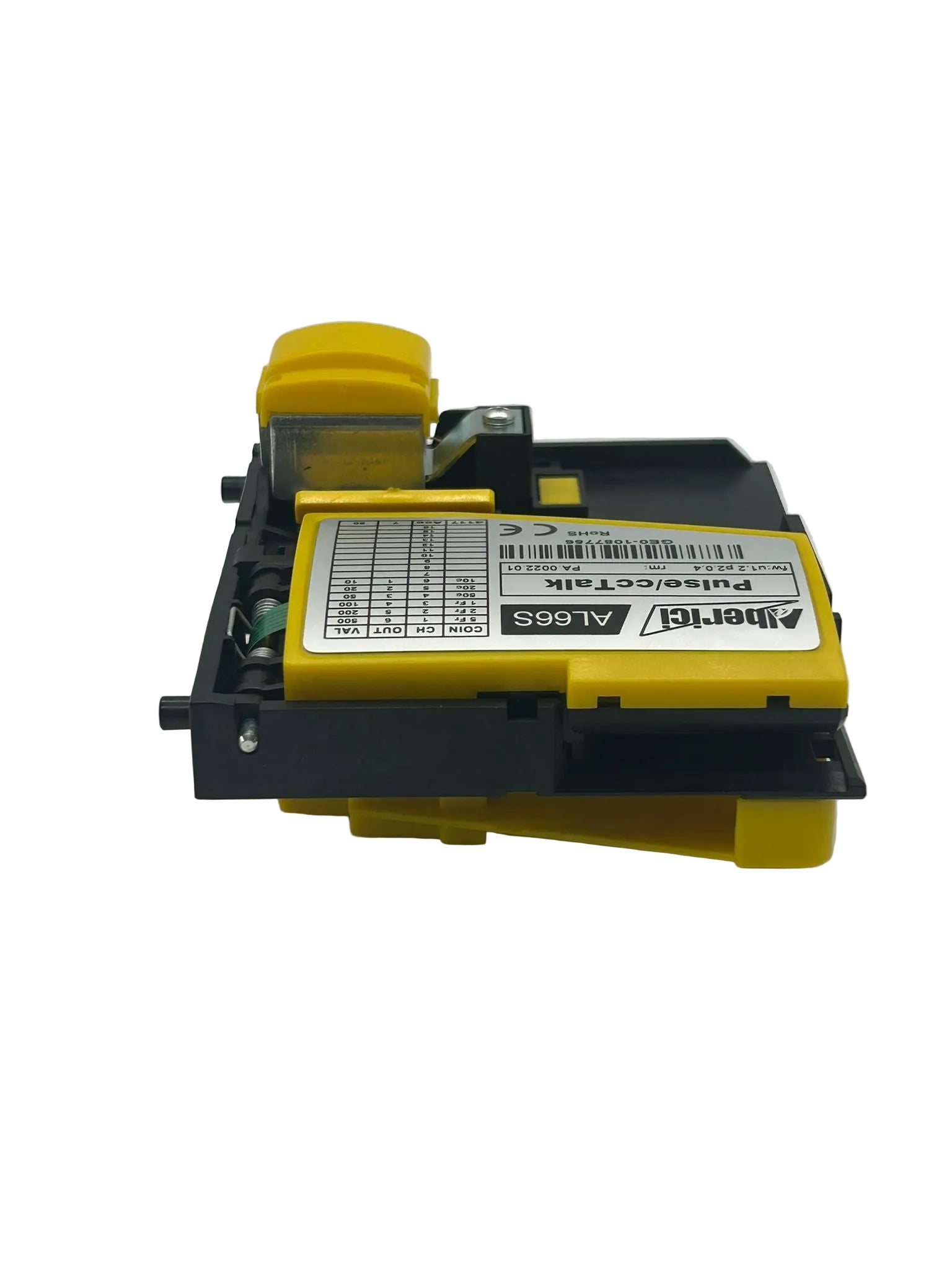

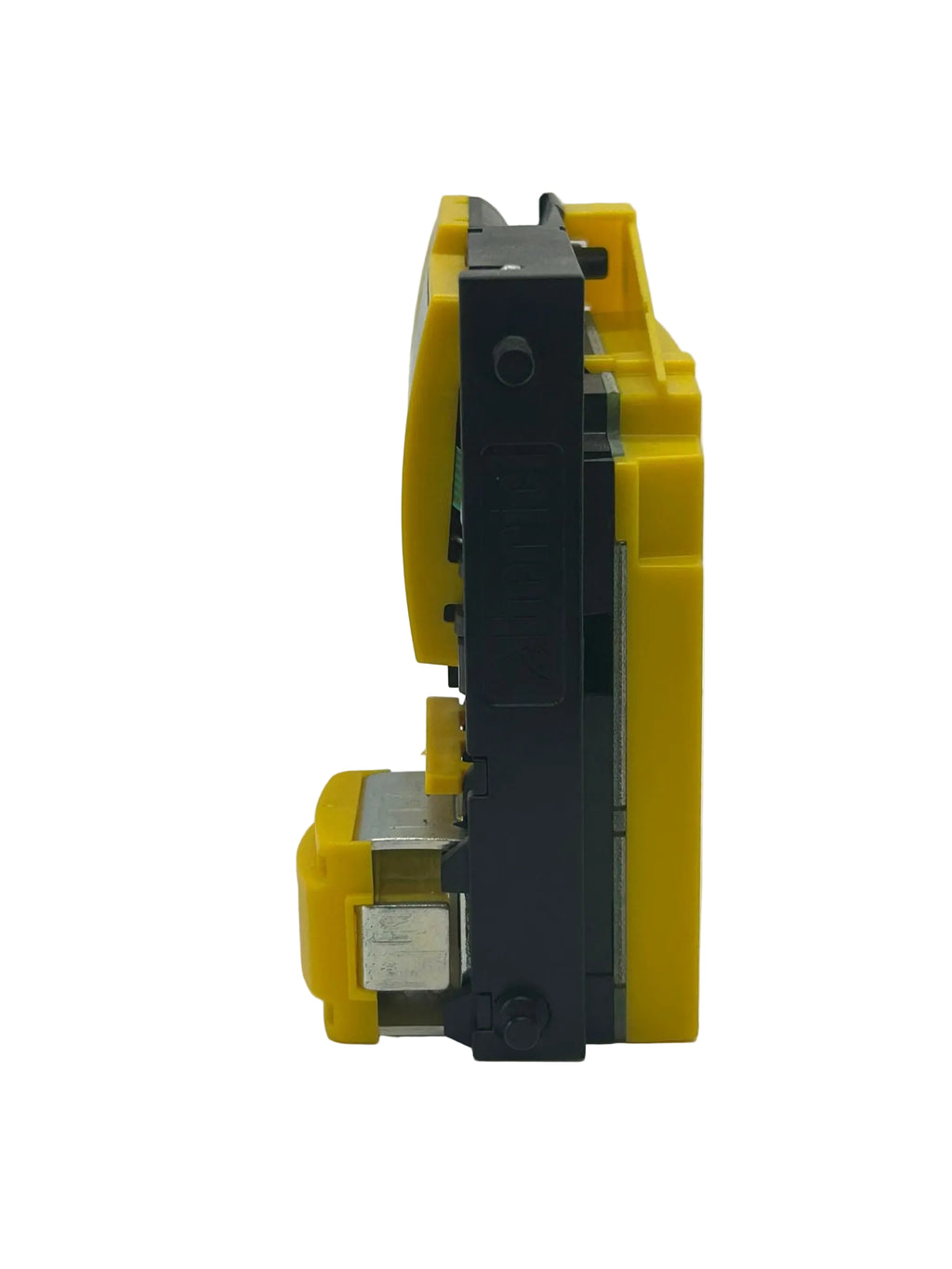

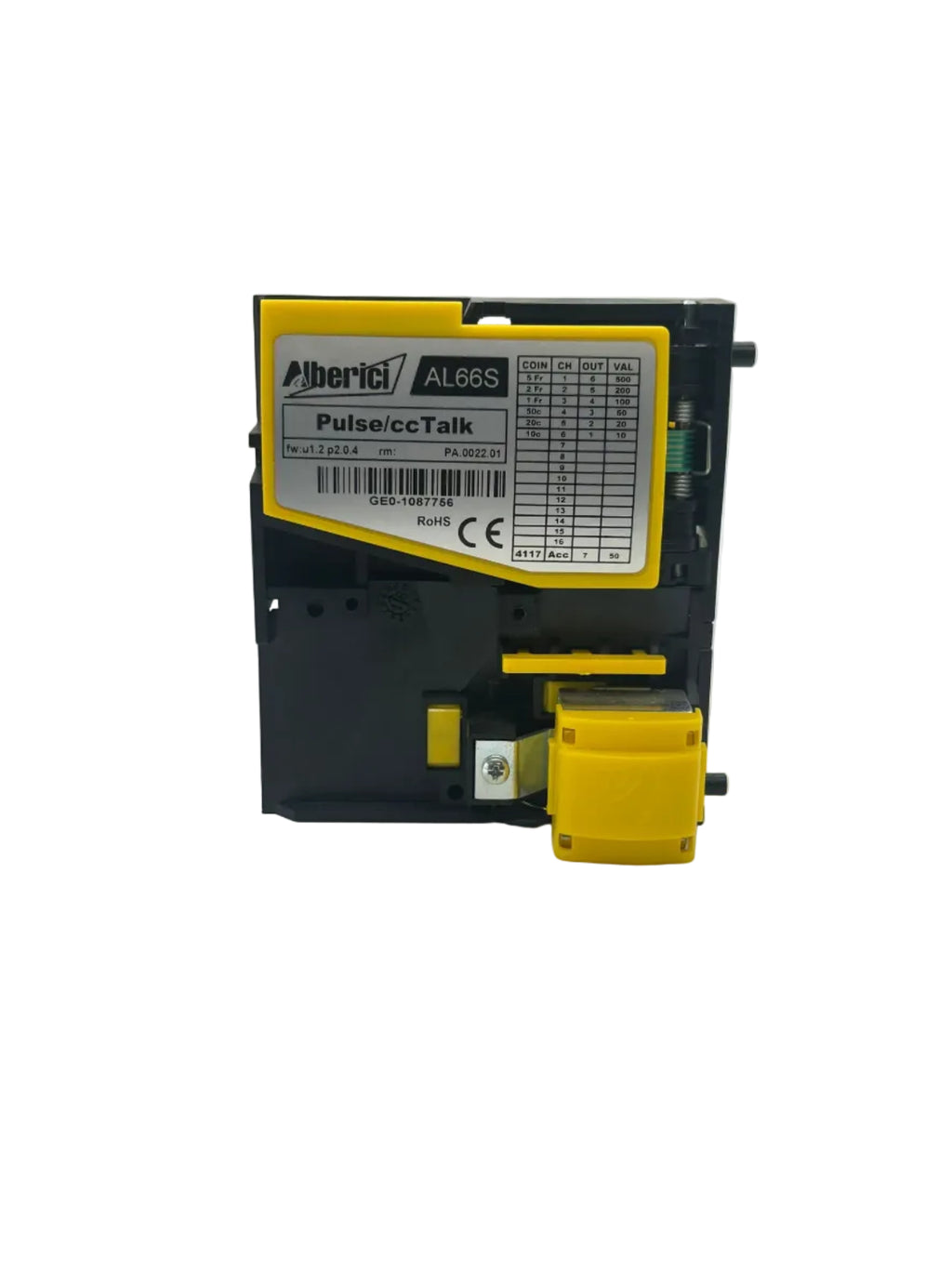

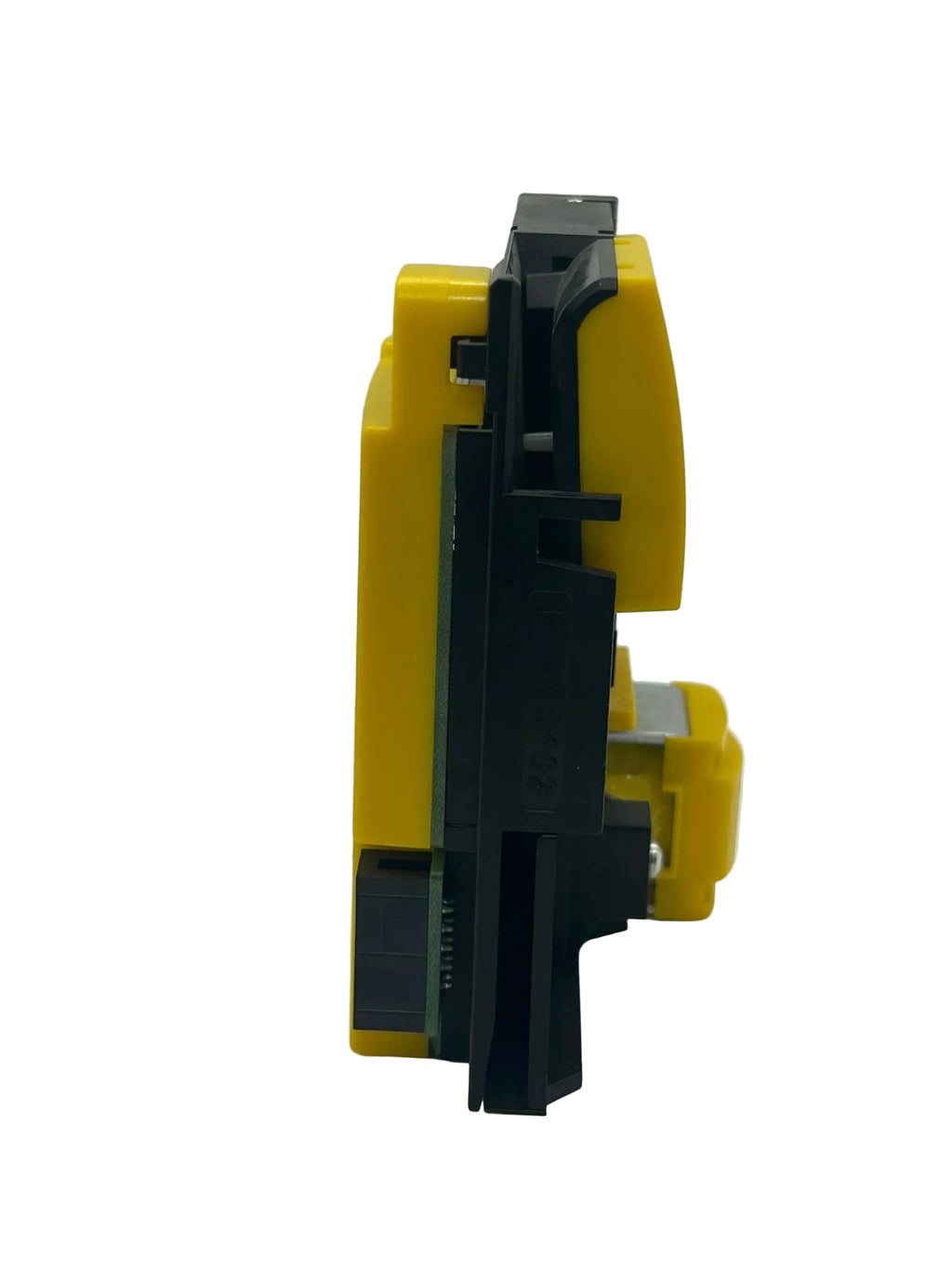

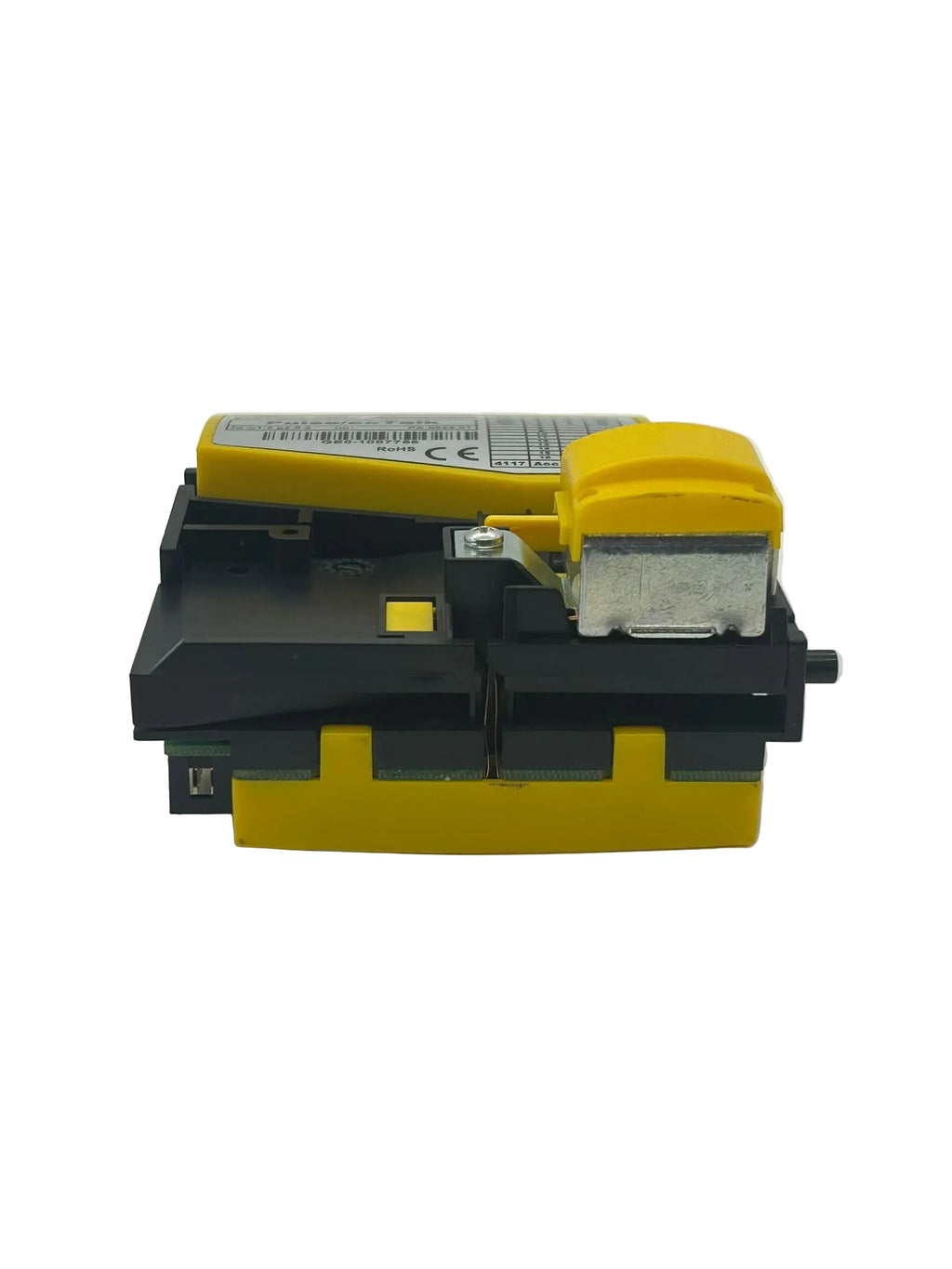

Monnayeur électronique Alberici AL66 version « S » cc-Talk

Monnayeur Alberici AL66S (Retour monnaie par l'avant)
Les monnayeurs Alberici de la série AL55 garantissent un niveau mécanique et électronique élevé. Le logiciel de programmation permet une programmation libre des monnaies, d'une part en ce qui concerne la mémorisation des canaux et d'autre part en ce qui concerne la sortie des impulsions correspondantes. Il n'y a pratiquement pas de limites à l'adaptation individuelle aux différentes exigences.

Aperçu des fonctions :
6 capteurs magnétiques et 1 capteur optique
Protection contre la manipulation au moyen de 2 paires d'optocoupleurs et de 2 dispositifs mécaniques
Interfaces disponibles : Impulsion standard ou CCTalk

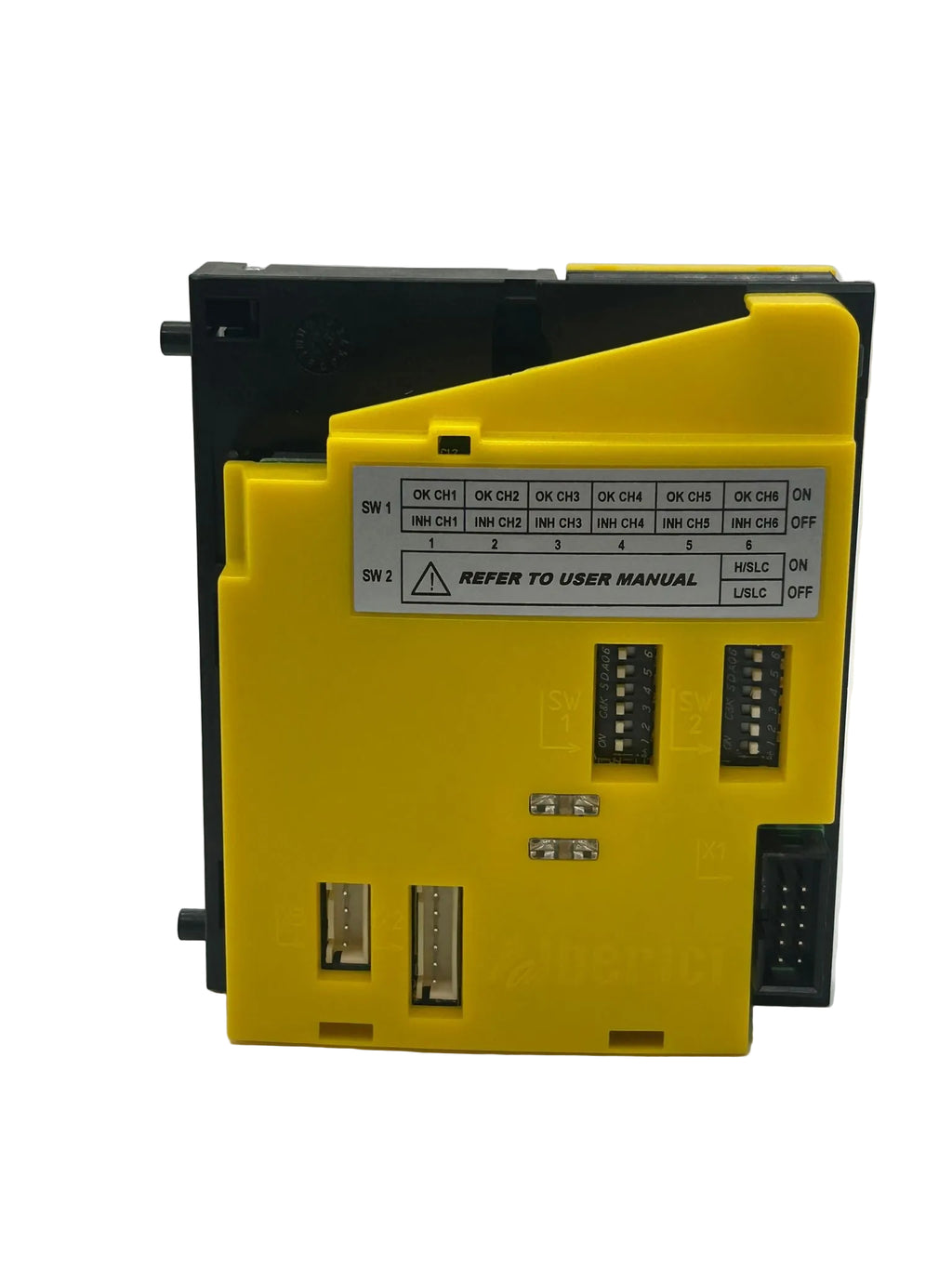

programmable via des commutateurs DIP ou un logiciel PC
16 canaux programmables - 6 sorties de signal programmables
large plage de tension d'alimentation : 8 - 24 VDC
Signal de sortie : max. 250mA/50V collecteur ouvert
différentes versions (chemins de monnaie) disponibles
Divers accessoires disponibles
Possibilités de programmation :
Validateurs - Application standard : Possibilités de programmer les sorties en mode impulsion unique ou multi-impulsion.
Minuteurs - Les sorties peuvent émettre un signal basé sur le temps en fonction des valeurs des pièces (par exemple, 10s, 1min, ...)
Totalisateurs - connus des versions de modèles RM4 V20, ... - la sortie est activée après avoir atteint le prix du crédit
Multiprice Stepper - Les sorties deviennent actives en fonction des valeurs de pièces atteintes

Toutes les sorties peuvent également être programmées en combinaison, en fonction de la fonction souhaitée - par exemple, sortie 1 = multi-impulsion et sortie 2 = signal temporel en fonction de la valeur de la pièce, etc.
En outre, la durée du signal et la pause du signal peuvent également être réglées.
Selon le type de programmation, les sorties peuvent être activées en HIGH ou en LOW.

Données techniques :
Dimensions (L x H x P) 88 x 102 x 54 mm = 3½ “
Poids 220 gr
Alimentation 12V/24 Vdc (min 8Vdc - max 28 Vdc)
Consommation en veille 25 mA
Consommation en mode économie d'énergie 5 mA
Consommation de courant lors de l'acceptation des pièces max 350 mA (30ms)
Température de fonctionnement 0°C ÷ 60°C
(Humidité relative : 75% Standard 95% Version tropicalisée)
Version mécanique V, K, S, I
Canaux de monnaie 16
Diamètre des pièces 16 ÷ 32 mm
Épaisseur des pièces 1 ÷ 3,4 mm
Vitesse d'acceptation 3 pièces/sec (V)
(sans trieur de pièces) 4 pièces/sec (K, S, I)

Interface Impulsions standard
Connexions : IDC parallèle 10 broches, Affichage 6 broches
Sortie : Max 250 mA/50V (OC, active low)
Entrées : Active high 3 Vdc/50 Vdc
Pour plus d'informations techniques, veuillez consulter le manuel (bouton Pièces jointes)

La version "S" signifie :

-Entrée des pièces par le haut et par l'avant, sortie des pièces acceptées par le bas.

-Sortie des pièces non acceptées par le panneau avant.

-Acceptation des pièces par l'avant et par le haut, montage avec panneau avant
